1、加熱器的形式:

加熱器的結構主要部分是把高級鎳絡電熱線裝在金屬管中，管內填充高溫鎂粉材料，可使內部熱量迅速傳遞到發熱管外的貯熱全屬板和區內空氣中

2、加熱方式:

從貯熱板通孔中吹出的高溫熱空氣通過變流速層流性變速後到達PCB表麵及各種元器件、錫漿(貼片膠)，通過熱傳遞將高溫氣體中熱量交換至PCB焊料上，保證機器內的溫度分布和不同加熱工件溫度的均一性。

3、加熱方式特點:

①從貯熱板中吹出的高溫低速熱風可將熱量傳遞給PCB、焊料及元器件，因此:

·能對異形元器件下陰影部分焊料直接加熱·能將熱量直接傳焊盤、焊料·能防止零件過熱

·能使不同元器件的焊料達到溫度平衡

·能使不同位置元器件的焊料達到溫度平衡

"能對不同材質PCB進行焊接，如:軟體柔性板等

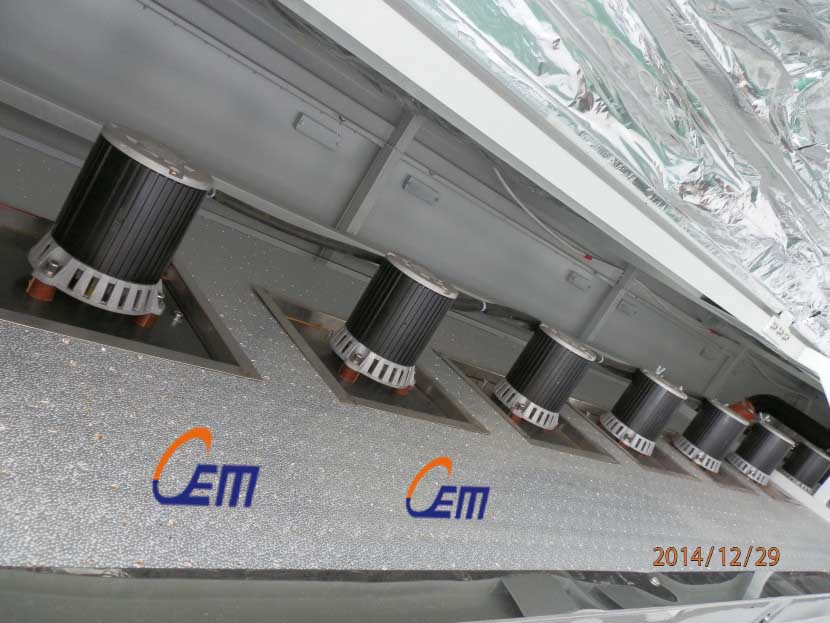

4、加熱結構

①溫區的構成

不同的機型相對有不同的溫區數:

有10、14、12、16等，加熱器分別是5,6,7,8等，啟動功率分別是：24,28,38,48等。

②溫度控製檢測點

每個溫區都固定裝有一個標準的熱電偶檢測點，該點為靜態溫度檢測點，用物檢測所在溫區空間的靜止代表溫度(該點在機器出廠前經精密測試，未經廠方確認一般不可移位)。

③溫度控製器

每個溫區匹配一個精密溫度控製器，用於測控該區的靜態溫度點。具有智能自動PID控製及模糊控製超調功能，並采用SSR大功率驅動程式
